I juni 2022 genomfördes en fotogrammetrisk dokumentation av M/S Estonia. Ocean Discovery utförde fotogrammetriuppdraget som resulterade i cirka 45 000 fotografier och ett digitalt 3D-underlag för Statens haverikommissions arbete med den preliminära bedömningen.
Uppdraget genomfördes under krävande förhållanden med ROV, positionsbestämd bildinsamling och efterbearbetning i fotogrammetri. Bildmaterialet sammanställdes till en 3D-modell som gör det möjligt att studera vrakets exteriör, struktur och tekniska kännetecken utan att störa platsen. Modellen används som stöd för analys, visualisering och kommunikation i ett av Sveriges mest uppmärksammade haveriärenden.
Fotogrammetri för haveriutredning

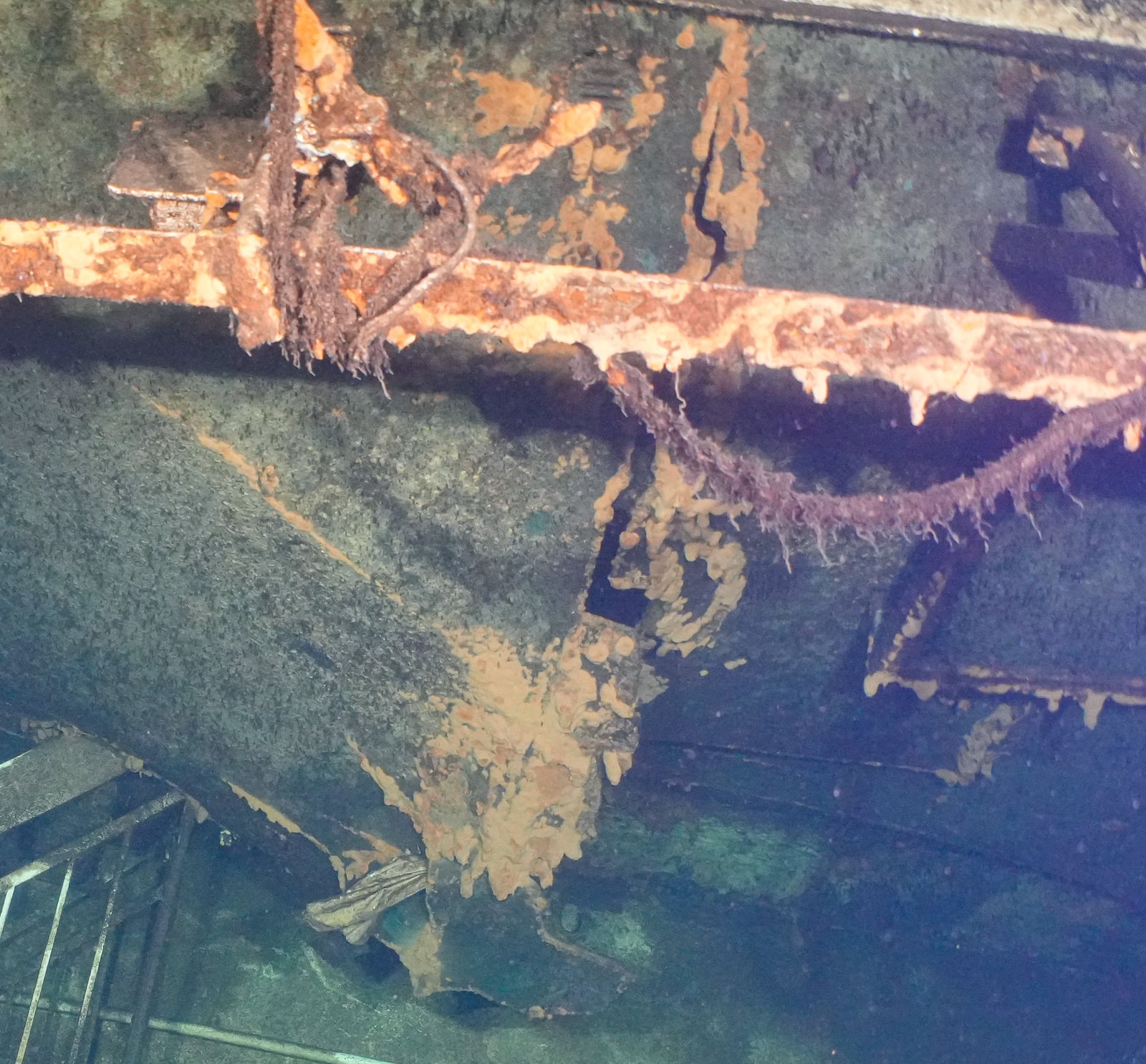

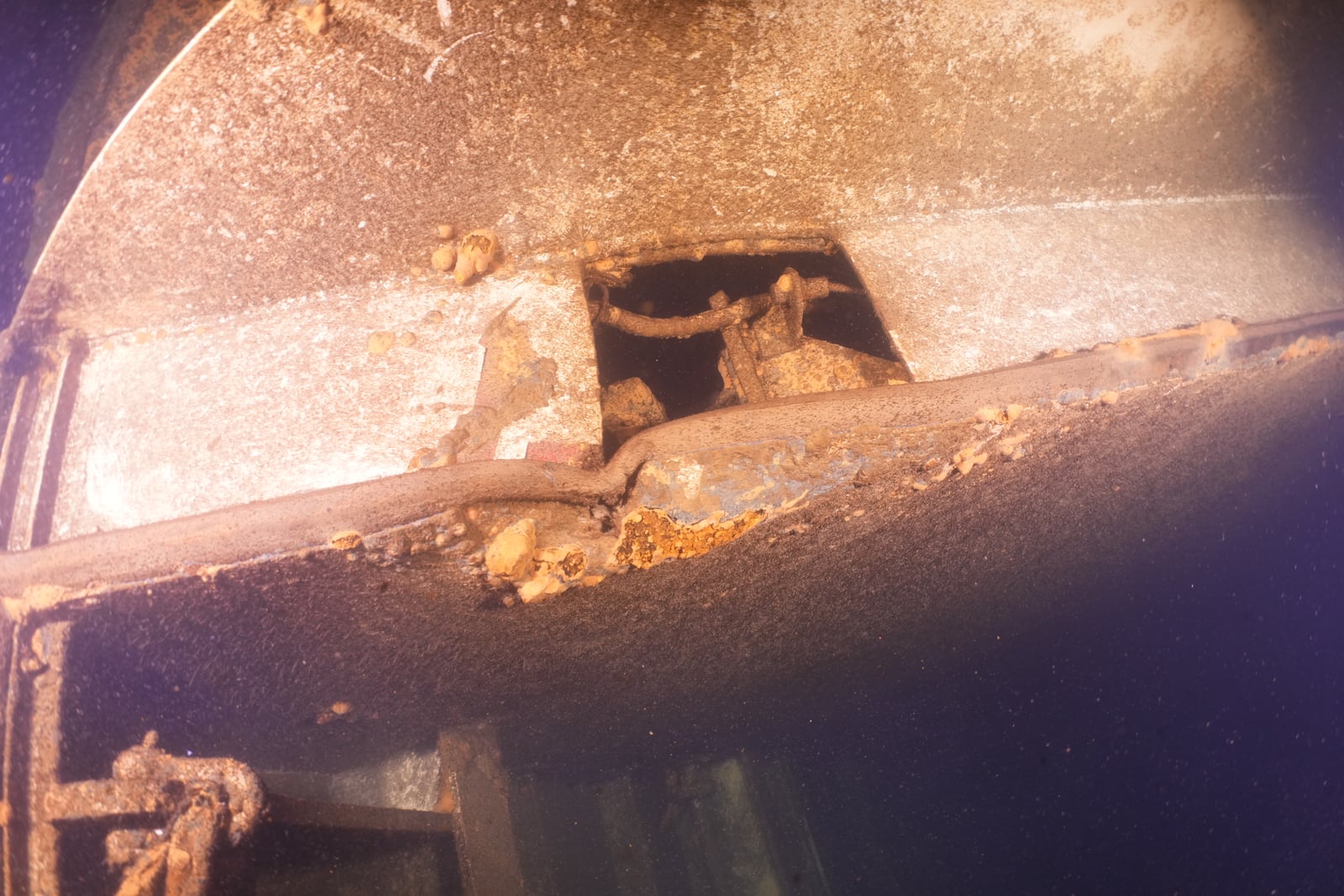

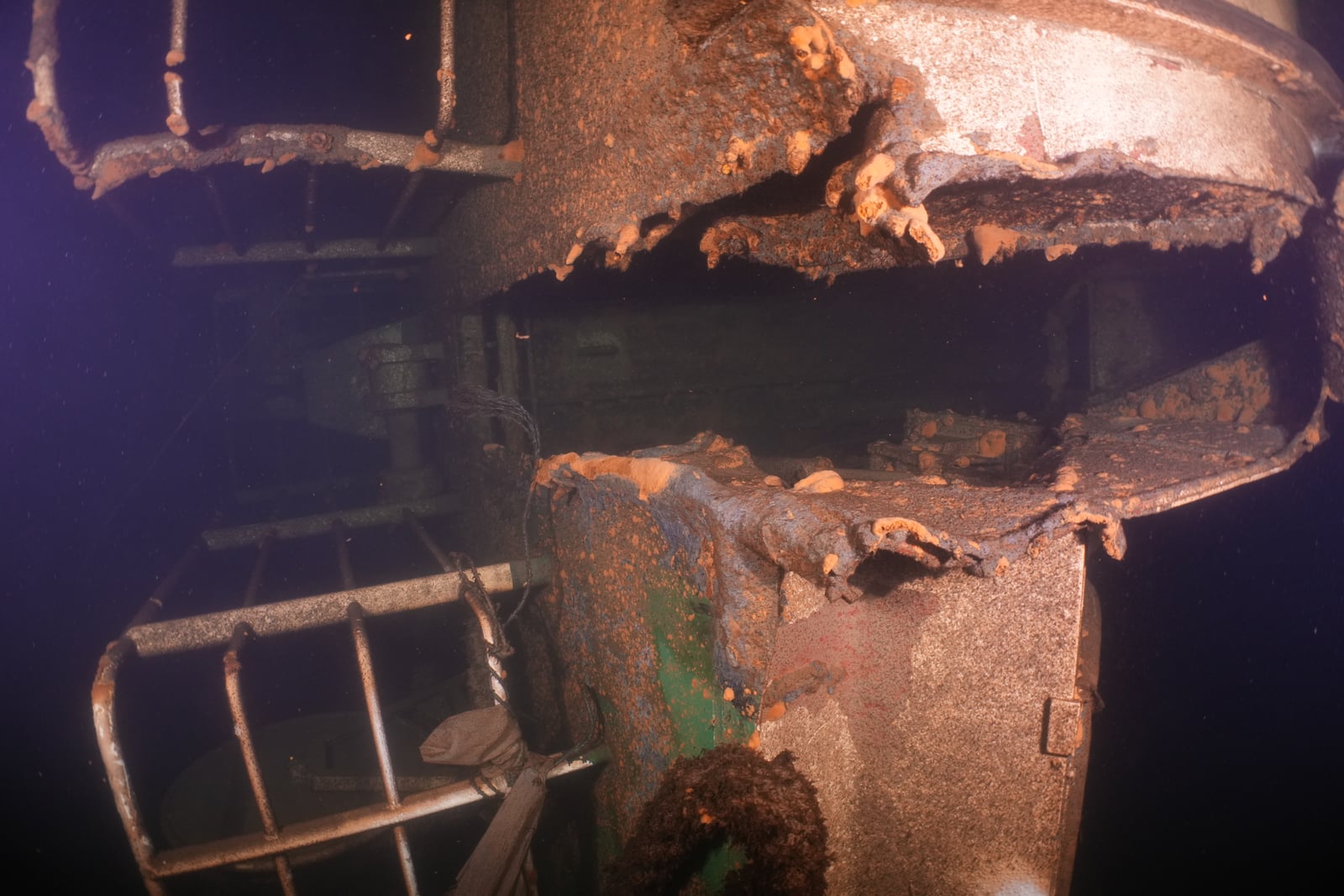

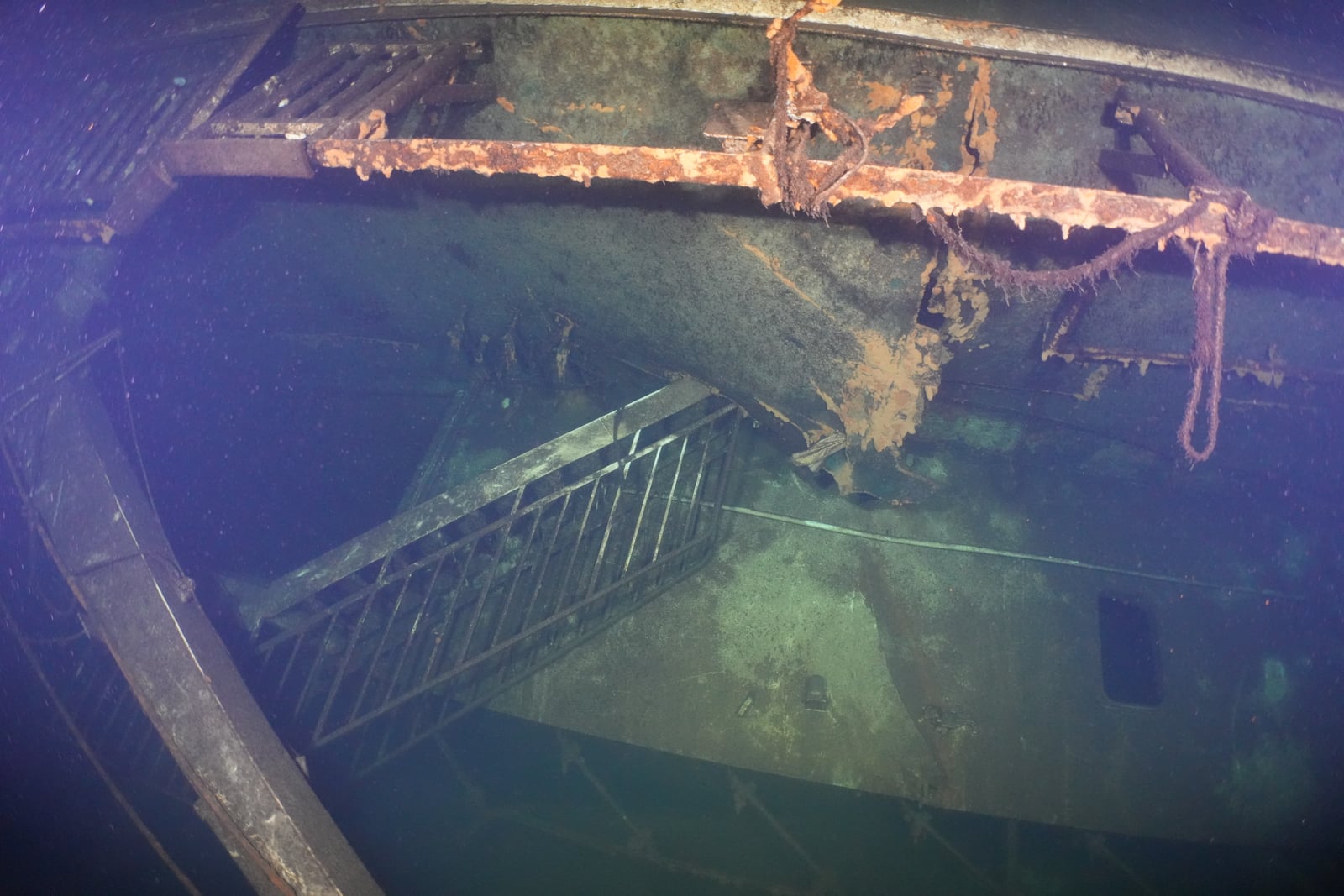

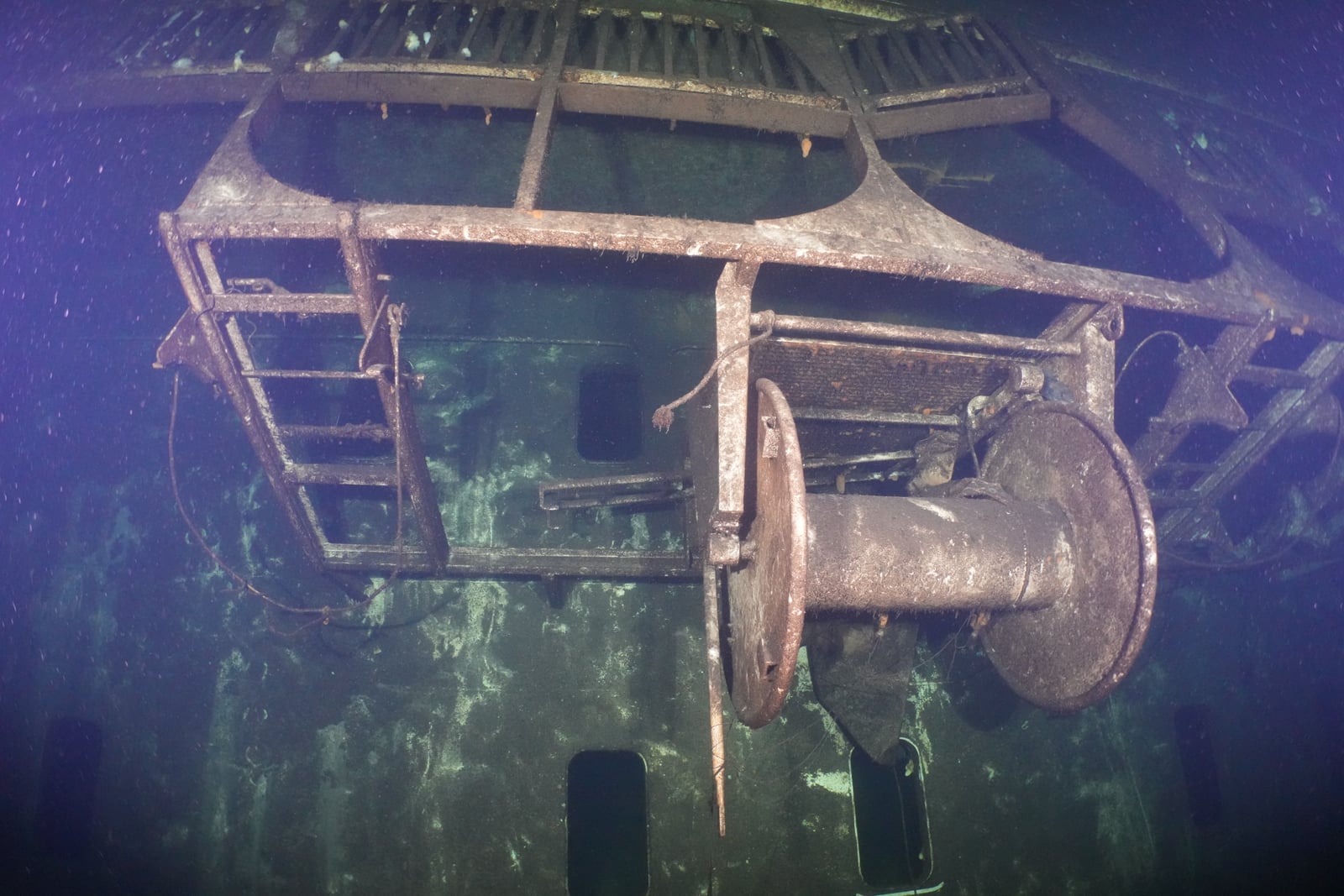

Fotogrammetri innebär att stora mängder överlappande bilder samlas in och sammanfogas till en mätbar 3D-modell. För Estonia-dokumentationen publicerade SHK att ungefär 45 000 fotografier låg till grund för modellen. Arbetet gav utredarna ett digitalt underlag för att överblicka och studera fartygets yttre skick.

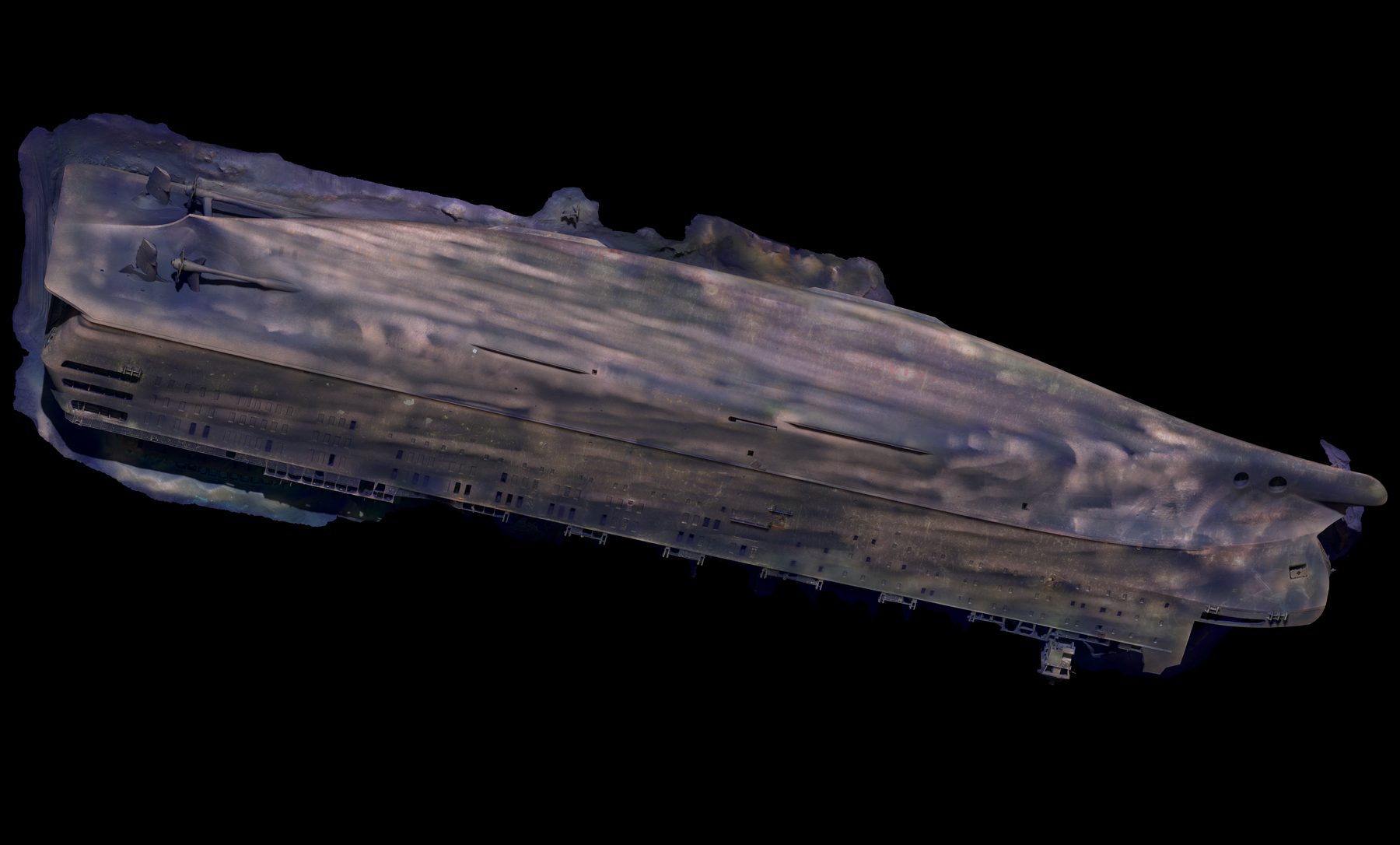

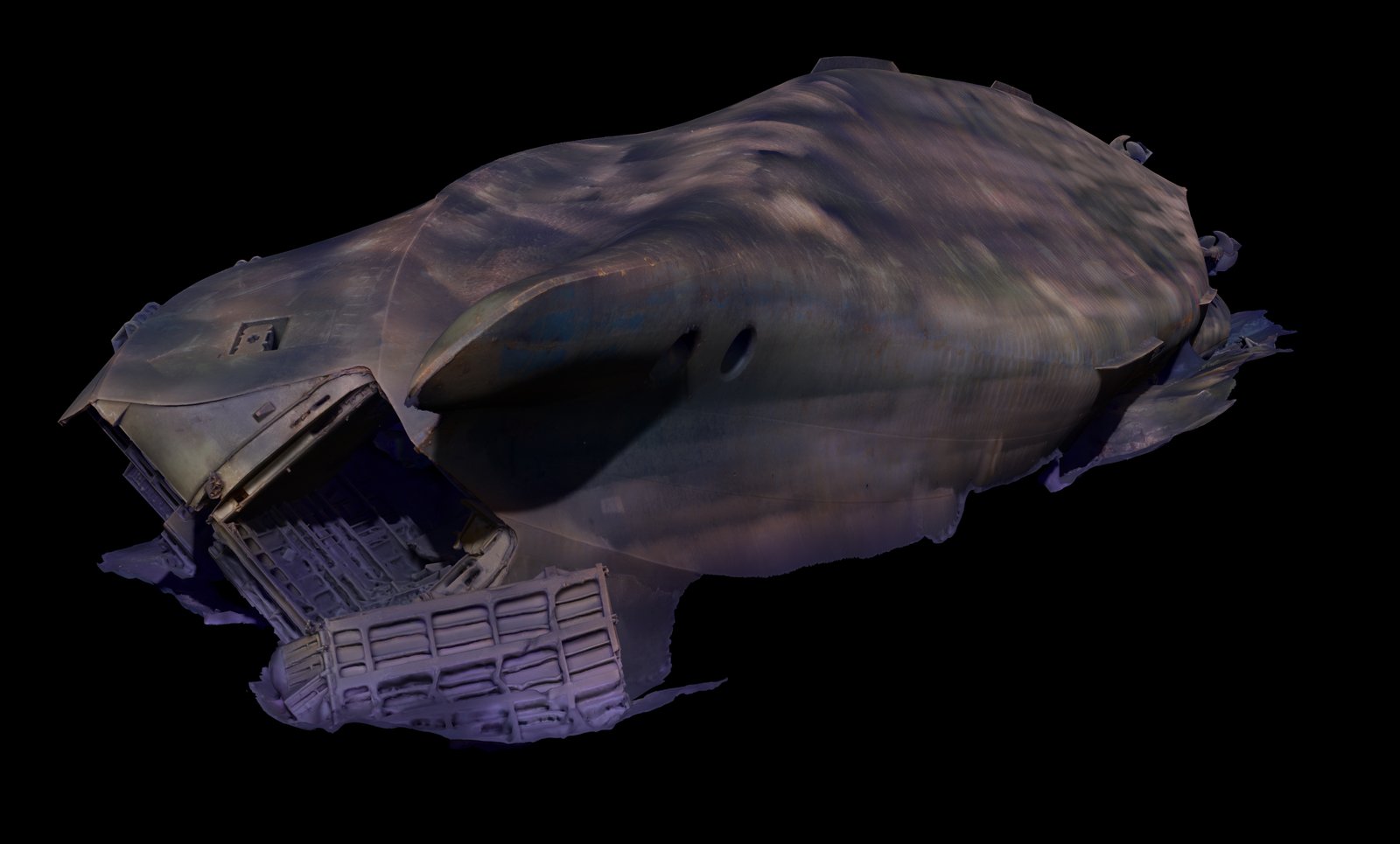

Renderad 3D-modell från förenOrtografisk vy av vraketAktervy från babordssidan

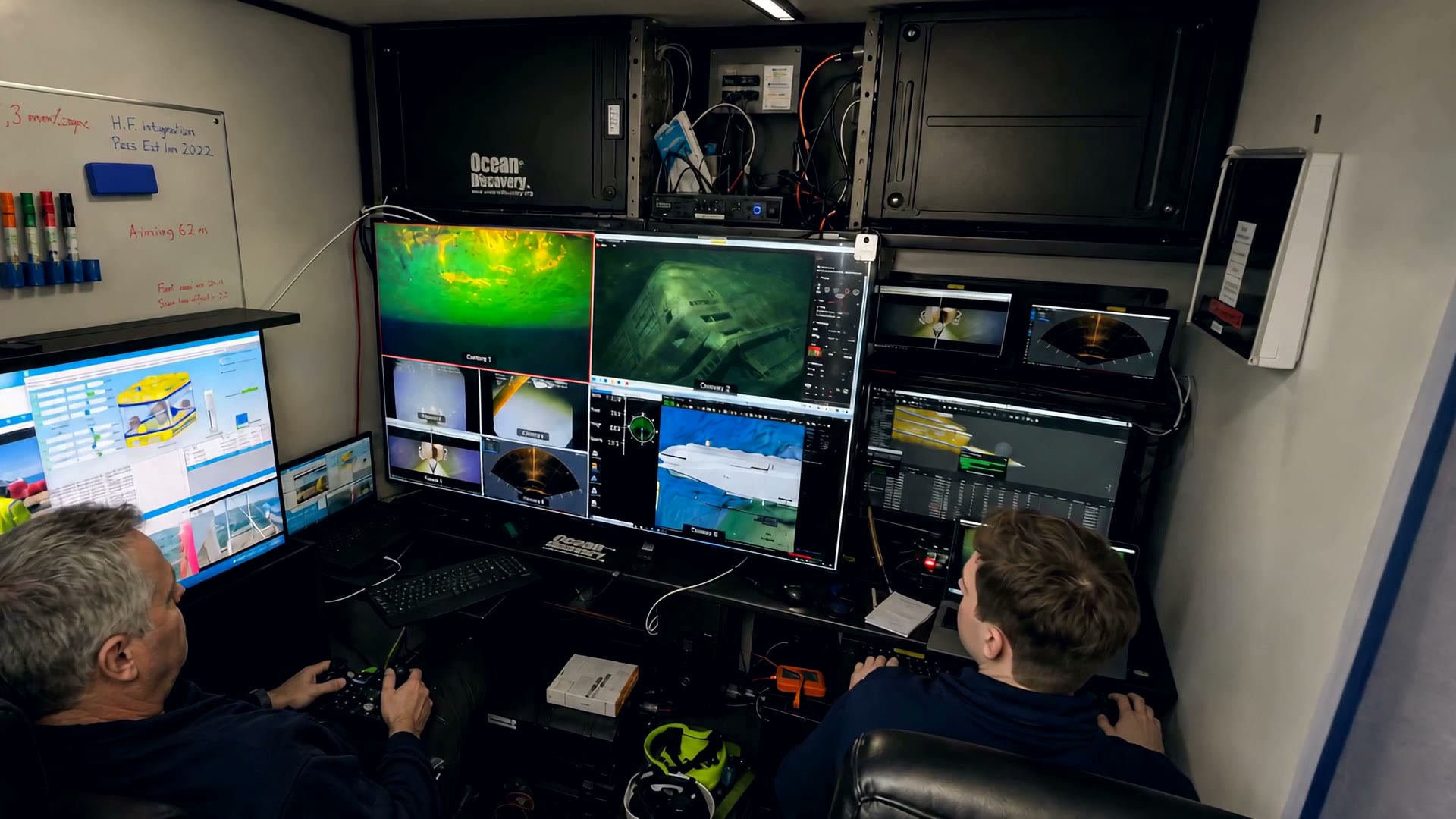

ROV-operation och kontrollrum
Datainsamlingen krävde stabil ROV-operation, kontrollrum med flera sensor- och kameraflöden samt noggrann planering av körstråk över vraket. Arbetssättet gjorde det möjligt att samla in visuellt material systematiskt trots begränsad sikt och svåra förhållanden på platsen.

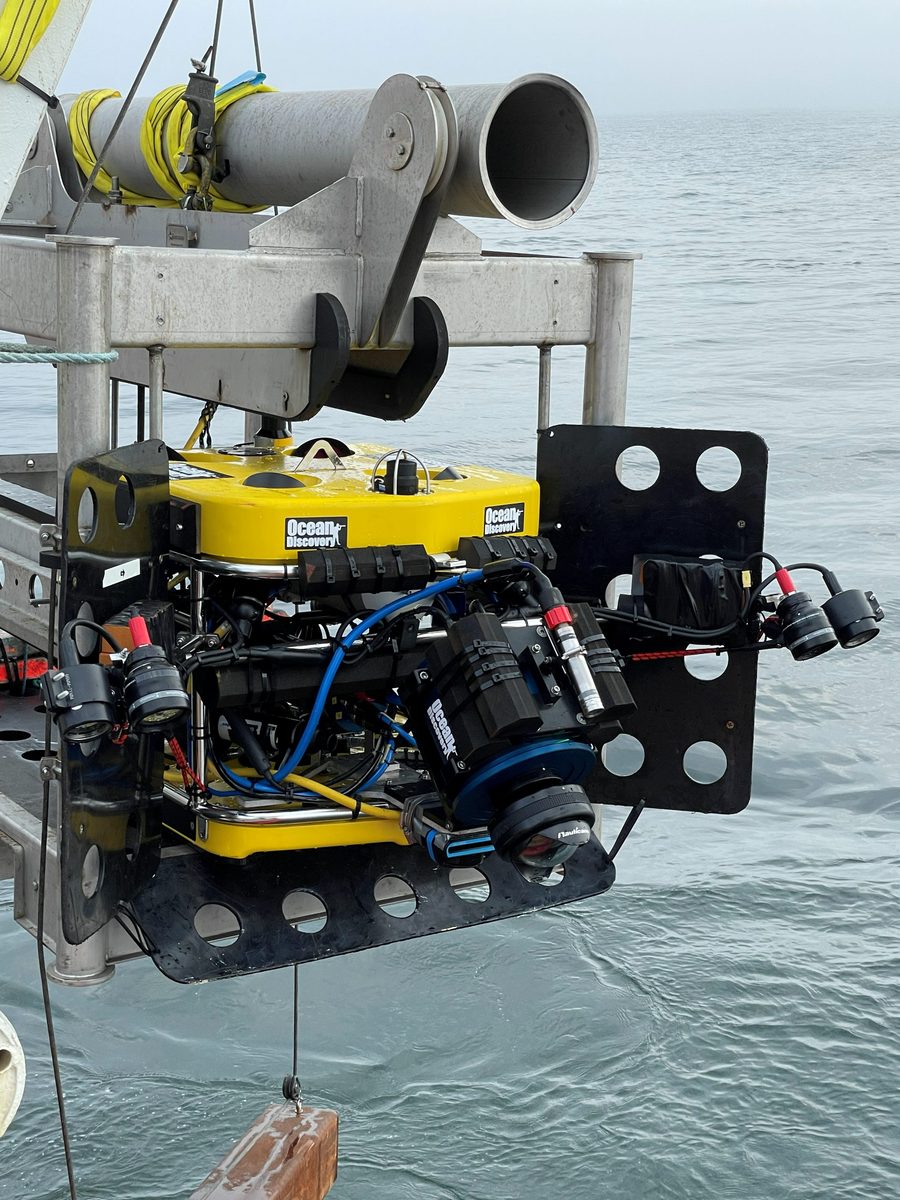

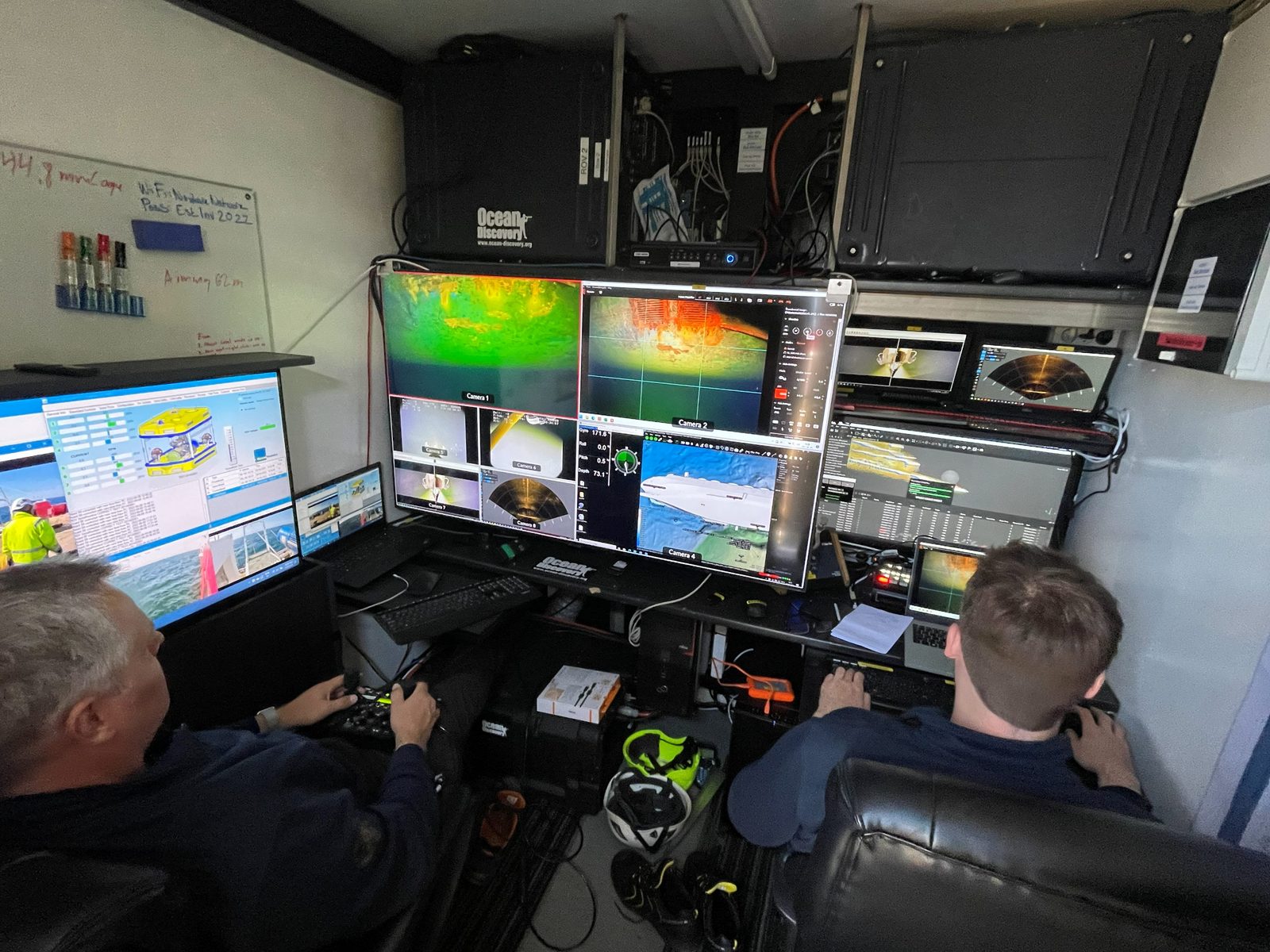

ROV-kontrollrumROV inför dokumentationSjösättning från däck
Digital modell och leverans
Den digitala modellen togs fram för att ge en så korrekt översikt som möjligt av fartygets exteriör och tekniska kännetecken. Resultatet kunde användas för visualisering, granskning och som underlag för en fysisk modell och offentliga presentationer.

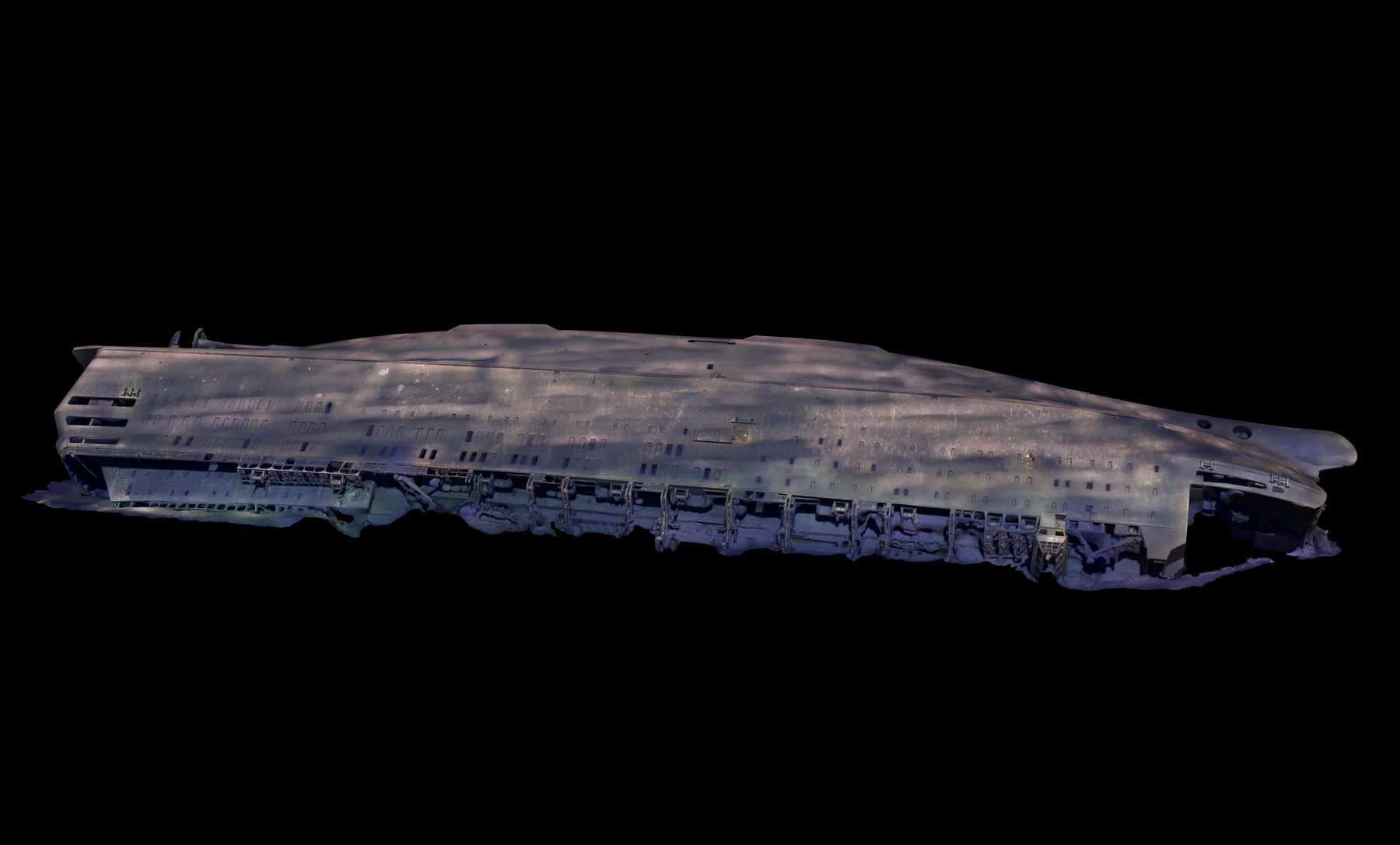

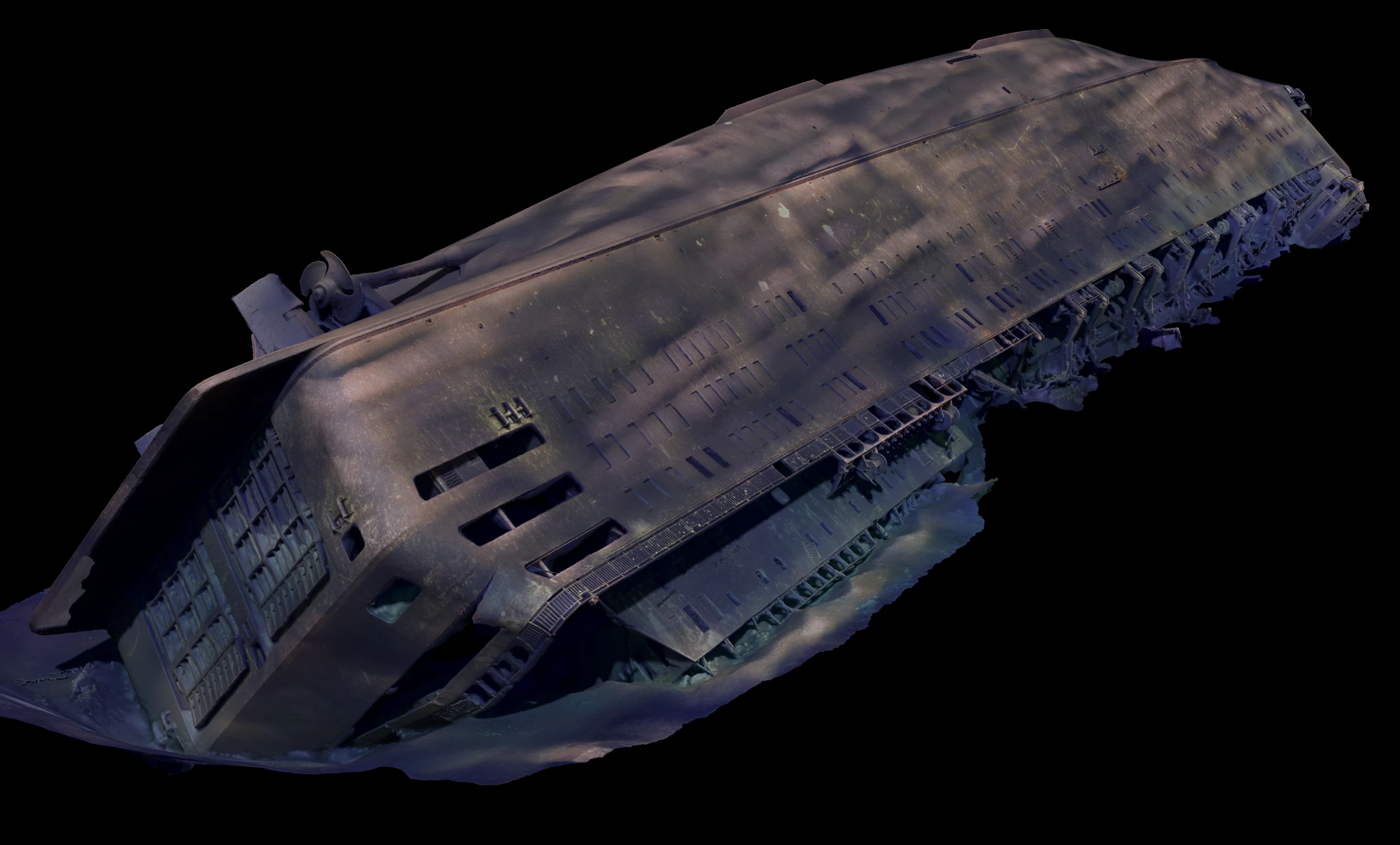

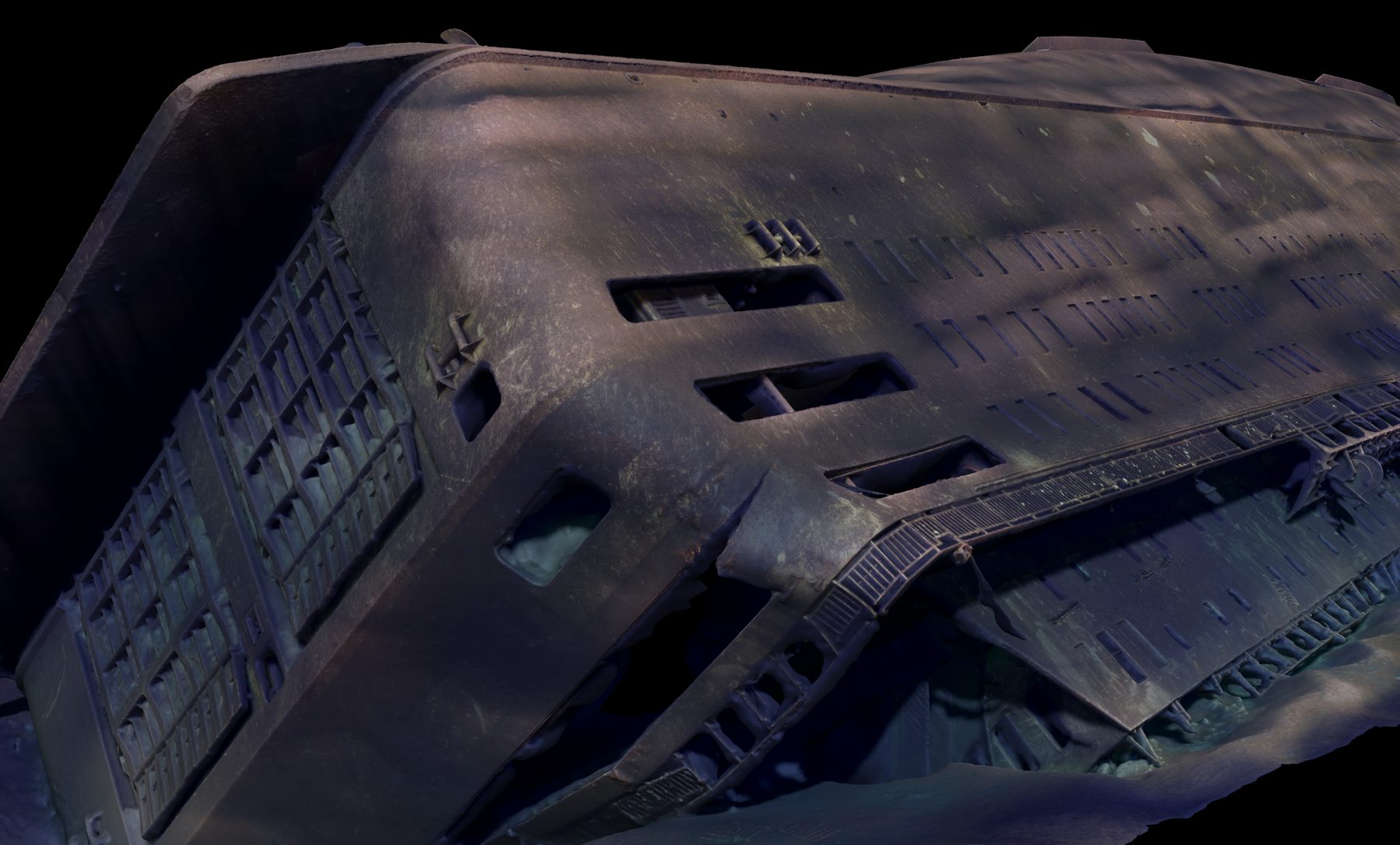

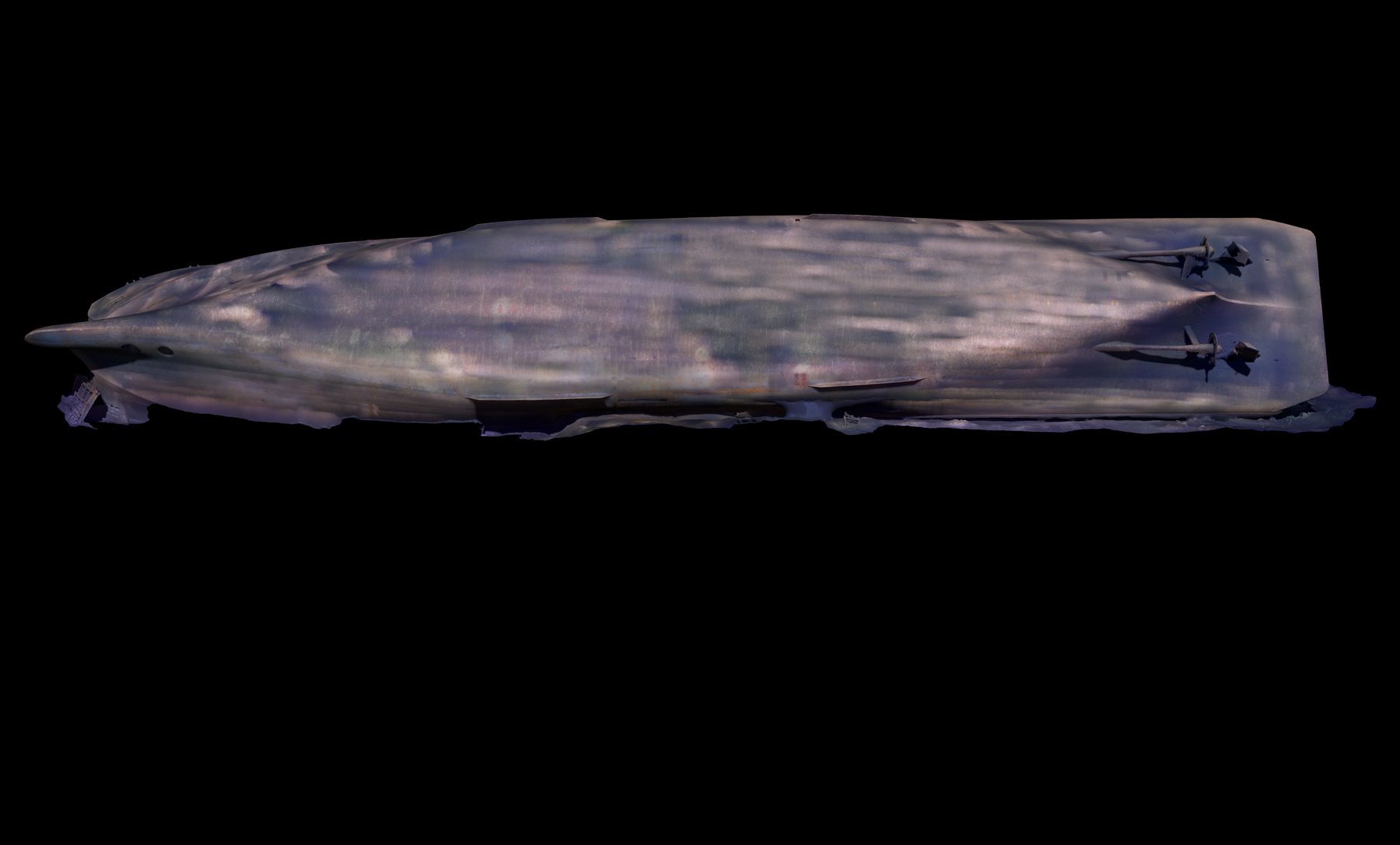

Babordssida i 3D-modellStyrbordssida i 3D-modellDetaljvy av aktern
Fältlogistik på öppet vatten

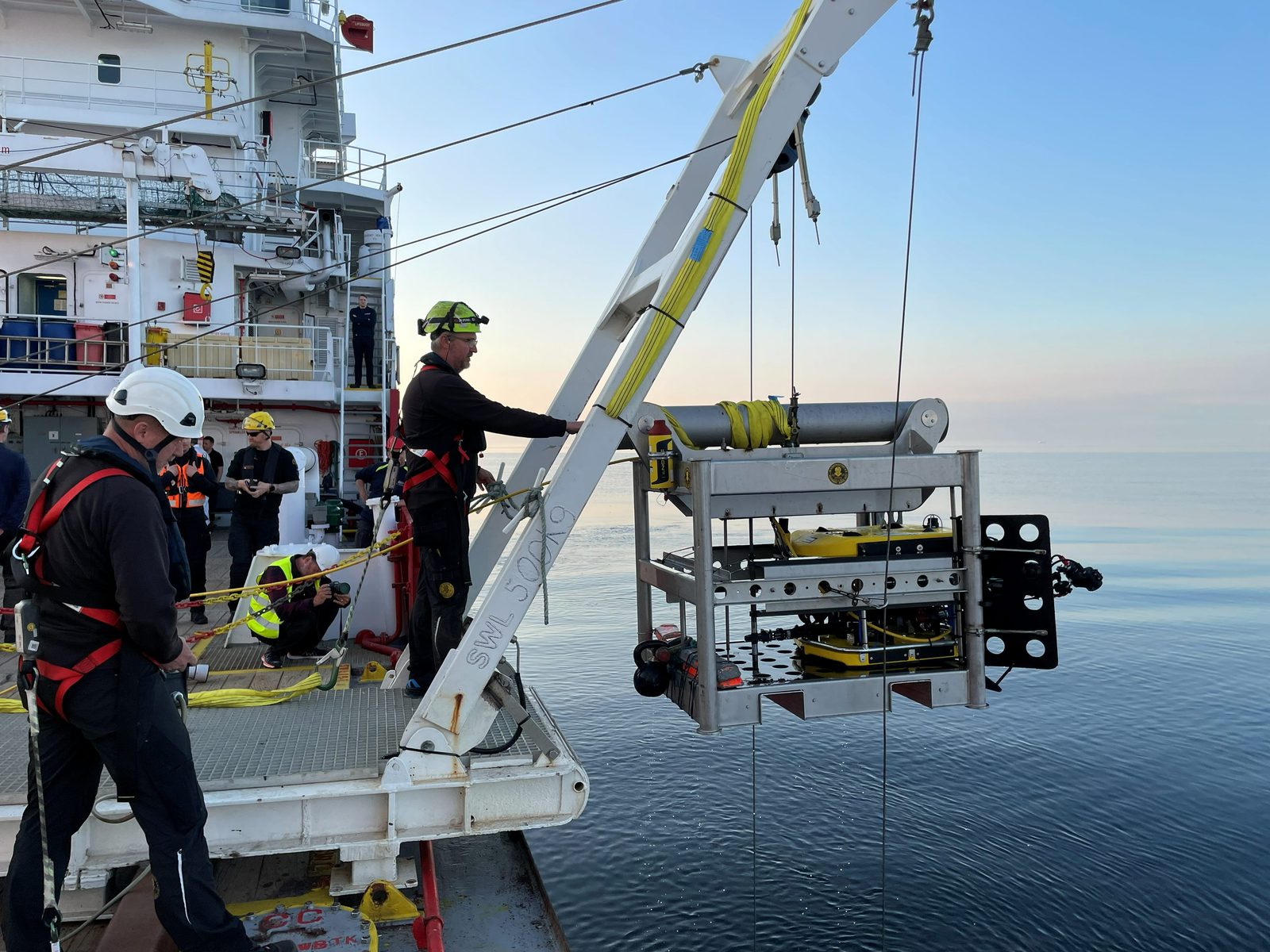

Operationen genomfördes med fartygsbaserad ROV-utrustning, däcksteam och kontrollrum som arbetade parallellt. Bilderna visar delar av den praktiska mobiliseringen: ROV på däck, utrustning, sjösättning och arbete i direkt anslutning till undersökningsplatsen.

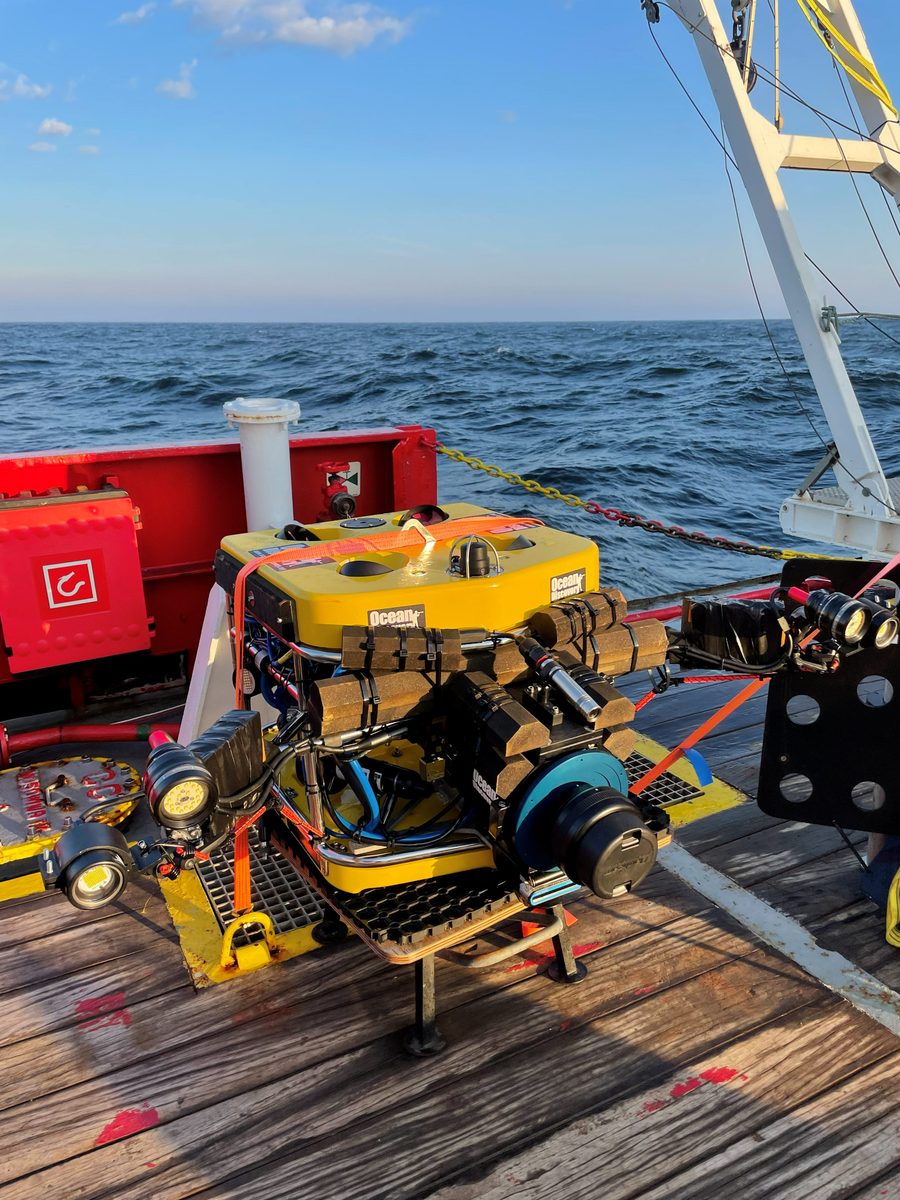

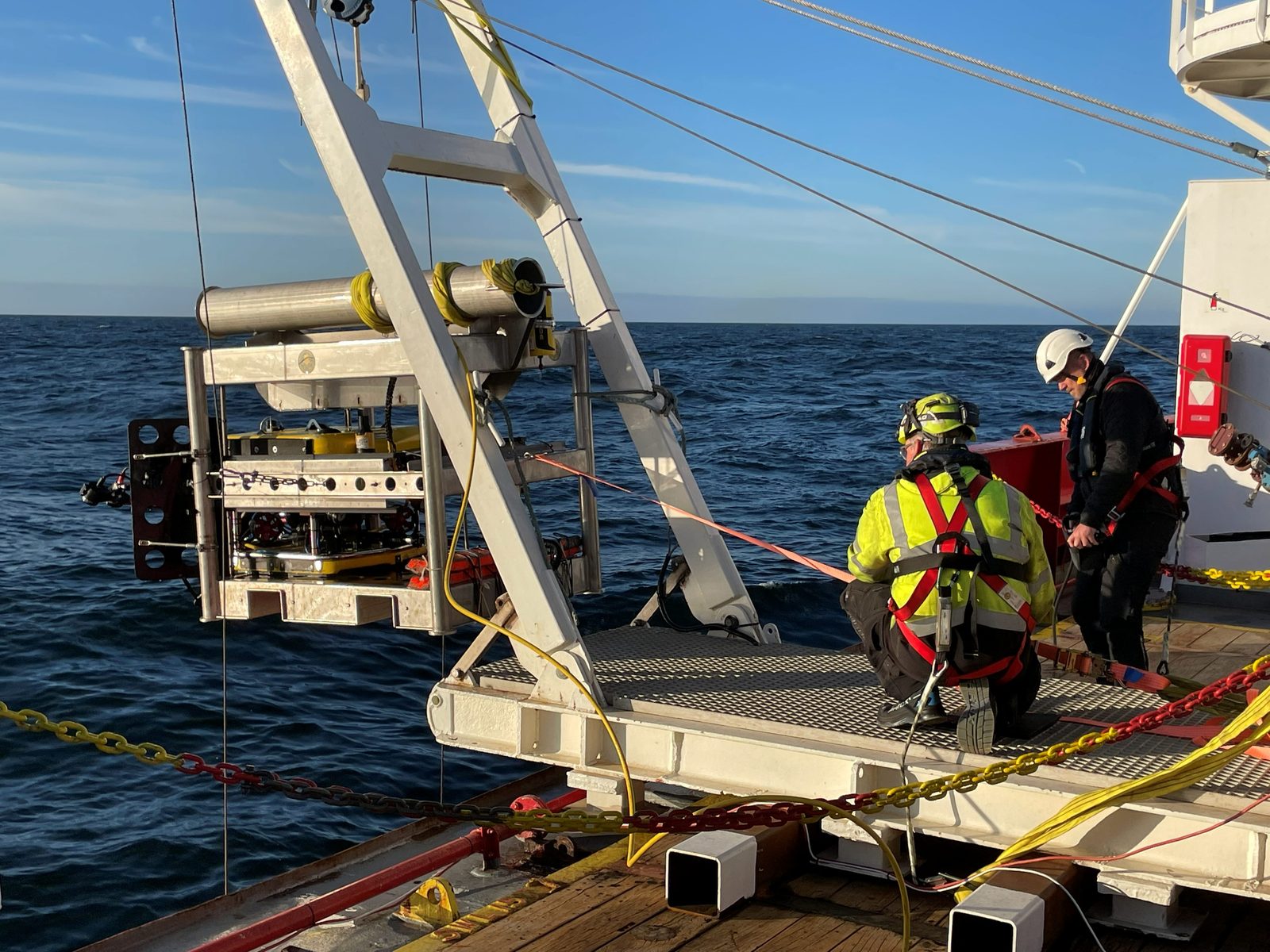

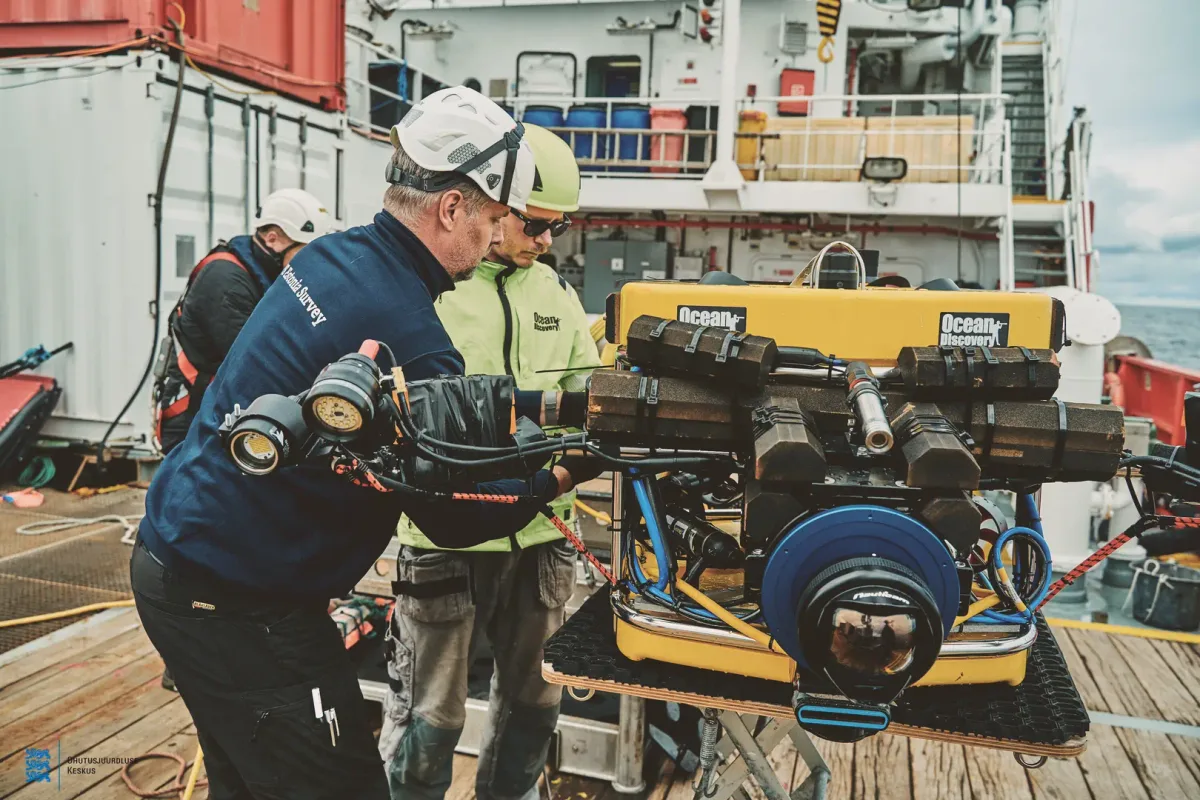

ROV och stödsystemROV-sjösättningService och förberedelse
